DC/DC преобразователь толщиной 1,9 мм выходом 20 А от Linear Technology

17 августа 2016 г.
DC/DC преобразователь толщиной 1,9 мм выходом 20 А от Linear Technology

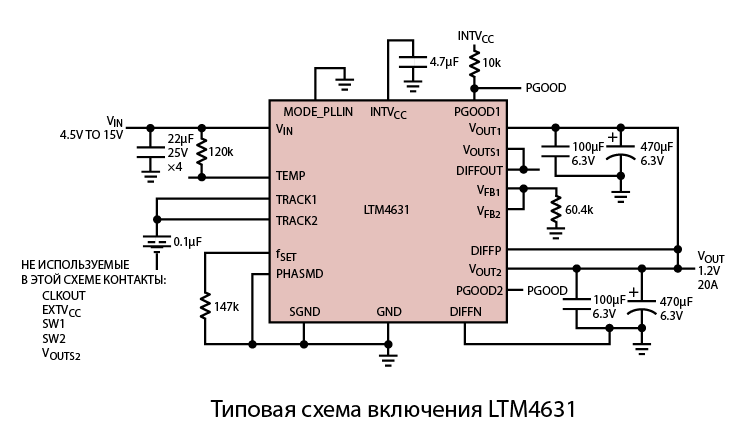

Linear Technology выпустила модульный понижающий DC/DC преобразователь с током выхода 20 А в одноканальном и 10 А в двухканальном режиме и толщиной всего 1,91 мм в корпусе LGA. В корпус микросхемы LTM4631 уже включен ШИМ-контроллер, силовые полевые транзисторы, индуктивности и другие компоненты обвязки. Преобразователь работает в диапазоне входных напряжений от 4,5 В до 15 В при выходном напряжении от 0,6 В до 1,8 В на каждый из каналов. Для подстройки выходного напряжения необходим только один внешний резистор. Из внешней обвязки преобразователю LTM4631 необходимы только фильтрующие конденсаторы на входе и выходе источника.

Микросхема поддерживает синхронизированную по частоте работу с параллельным включением до 2 модулей одновременно (40 А). Благодаря высокой частоте и токовому режиму работы, данный источник показывает хорошие показатели отклика на изменения на линии питания и нагрузке, без какой-либо потери стабильности. Интегрированные схемы защиты включают в себя защиту от перенапряжения и перегрузки по току.

LTM4631 предлагается в супер низкопрофильном LGA корпусе (16 × 16 × 1,91 мм) в бессвинцовом исполнении.

Ключевые особенности

  • сверхкомпактное исполнение в корпусе LGA: 16 × 16 × 1,91 мм
  • выходной ток до 10 А на канал в двуканальном режиме или до 20 А одноканальном
  • входное напряжение: от 4,5 В до 15 В
  • выходное напряжение: от 0,6 В до 1,8 В
  • максимальная ошибка на выходе: ±1,5%
  • режим управления по току/быстрый переходный процесс
  • регулируемая частота переключения
  • синхронизация частоты
  • возможность параллельного включения до 2 модулей (до 40 А)
  • встроенный монитор температуры
  • мягкий старт/отслеживание выходного напряжения
  • встроенные цепи защиты от перенапряжения и перегрузки

Преобразователь LTM4631 ориентирован на использование совместно с FPGA, CPU, GPU или ASIC. Низкий профиль корпуса LTM4631 позволяет использовать общий с питаемым устройством радиатор.

Области применения:

  • телекоммуникационное и сетевое оборудование
  • ATCA платы и платы накопителей
  • промышленное оборудование
