Компаняи Texas Instruments пополнила своё популярное семейство микроконтроллеров MSP430 новыми представителями, предлагающих ряд новых интересных функций.

Микроконтроллеры MSP430FR2310 и MSP430FR2311 построены на базе 16-разрядного RISC-ядра. В качестве памяти программ используетсят FRAM-память, отличающаяся чрезвычайно низким энергопотреблением, высоким быстродействием и практически бесконечным количеством циклов перезаписи.

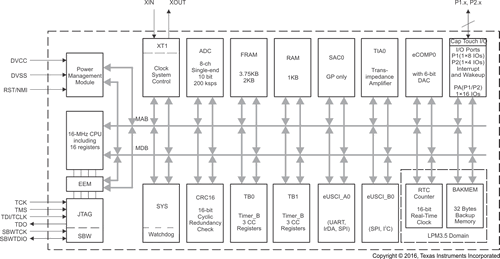

Функциональная диаграмма MSP430FR23x

Основные характеристики:

• напряжение питания 1,8...3,6 В
• рабочая частота до 16 МГц
• ток потребления в активном режиме 126 мкА/МГц, в режиме низкого потребления – 1 мкА, в «спящем» режиме 25 нА
• память программ 2...3,75 кБ. Встроенная коррекция ошибок (ECC)
• богатый набор цифровой периферии, включающий порты ввода-вывода, таймеры и последовательные интерфейсы
• стандартный набор аналоговой периферии: 8-канальный 10-разрядный АЦП, встроенный ИОН на 1,5 В.

Микроконтроллеры имеют ряд новых интересных возможностей. Работа на частоте 10 кГц от внутреннего тактового генератора позволяет значительно снизить мощность потребления даже по сравнению со «стандартной» частотой 32 кГц, отказавшись при этом от использования внешнего кварцевого резонатора. Набор новой уникальной аналоговой периферии:  компаратора, операционного усилителя и трансимпедансного усилителя. Каждое из этих устройств имеет развитую архитектуру и является многофункциональным.

Компаратор (eCOMP)

Модуль компаратора способен обеспечить простейшее аналого-цифровое преобразование, контроль внешних аналоговых сигналов и мониторинг питающего напряжения.

Модуль обеспечивает:

• выбор из множества источников сигналов
• фильтрацию сигналов.
• программируемый гистерезис
• генерацию прерываний и счетных импульсов для таймера.

Входящий в состав модуля 6-разрядный ЦАП позволяет использовать компаратор в качестве простейшего АЦП.

Модуль Smart Analog Combo (SAC) является «интеллектуальным» операционным усилителем:

• высококачественный ОУ, Rail-To-Rail по входу и выходу
• мультиплексоры входных сигналов
• PGA с возможностью работы в инвертирующем и неинвертирующем режиме и программируемым усилением от 1 до 33
• 12-разрядный ЦАП
• быстродействующее УВХ
• трансимпедансный усилитель (TIA)

Усилитель TIA представляет собой высококачественный ОУ (Rail-To-Rail) с низким входным током (50 пА), предназначенный для преобразования тока в напряжение. Может работать в высокоскоростном или низкоскоростном режиме с малым потреблением.

Микроконтроллеры MSP430FR2310 и MSP430FR2311 могут найти применение в детекторах задымления, датчиках газа, блоках питания, медицинском оборудовании и бытовой электронике.
