NCP4641: Серия Low Iq (9 мка) CMOS LDO-регуляторов с широким (4-36В) диапазоном входных напряжений компании ON Semiconductor

14 октября 2016 г.
NCP4641: Серия Low Iq (9 мка) CMOS LDO-регуляторов с широким (4-36В) диапазоном входных напряжений компании ON Semiconductor

NCP4641 обеспечивают 150 мА и устойчивы к уровню напряжения на входе до 50 В. Кроме того регуляторы имеют низкую нестабильность напряжения по сети 0.05%. Благодаря таким характеристикам микросхемы серии идеально подходят для применения в, дымовых датчиках, трекерах, тахографах, бортовых компьютерах, портативных устройствах и т.д. Микросхемы выпускаются с фиксированным выходным напряжением 3, 3.3, 5 и 8В в 5-ти выводном корпусе SOT-89-5.

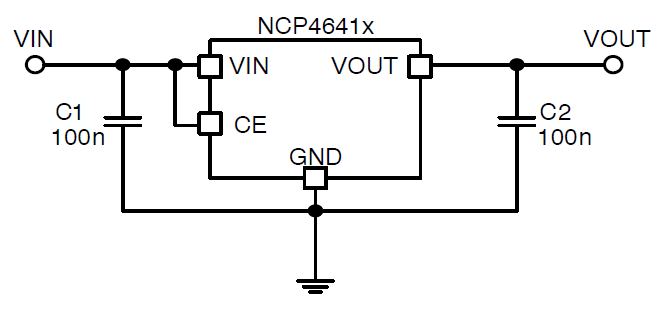

Для стабильной работы микросхем достаточно пары керамических конденсатора без каких-либо особых требований к ESR: входной с емкостью 0.1мкФ.

Линейные регуляторы серии NCP4641 оснащены защитой от перегрева, короткого замыкания и схемой ограничения пикового тока.

Отличительные черты:

  • Входное напряжение VIN: 4…36В;
  • Устойчивость к уровню до 50В на входе;
  • Выходное напряжение VOUT: фиксированное 3, 3.3, 5 и 8В;
  • Точность выходного напряжения: ±2% (при 25°C);
  • Нестабильность напряжения по сети: LINEreg=0.05%;
  • Выходной ток IOUT: 150мА;
  • Низкий ток потребления IQ: 9 мкА (тип.);
  • Защита от перегрева;
  • Защита от КЗ;
  • Схема ограничения выходного тока;
  • Корпус SOT-89-5: 4.5мм x 4.3мм x 1.5мм.

Доступность:

Наименование VOUT, В
NCP4641H030T1G 3.0
NCP4641H033T1G 3.3
NCP4641H050T1G 5.0
NCP4641H080T1G 8.0
