Приёмопередатчики CAN от с поддержкой CAN FD Texas Instruments

Компания Texas Instruments анонсировала новое семейство приёмопередатчиков CAN с поддержкой стандарта CAN Flex Data (CAN FD). Семейство выпускается как в стандартном корпусе SOIC8, так и в новых миниатюрных корпусах SOT23-8 (обозначаемых также 8SOT-23, SOT-23-8).

Задержка полной петли составляет менее 135 нс. В настоящий момент на сайте производителя представлена первая пара представителей семейства – TCAN332 и TCAN332G. Ананс остальных ожидается в феврале. Всего в серии предполагается восемь микросхем.

По режиму работы приёмопередатчики можно разделить на две группы:

  • с поддержкой ISO11898 (традиционный CAN) и скоростью до 1 Мбит/сек;
  • с поддержкой ISO11898-2 (CAN FD – flexible data rate) и скоростью до 5 Мбит/сек. Обозначается наличием буквы G в маркировке после наименования (TCAN330G, TCAN332G, TCAN334G, TCAN337G).

Компоненты различаются поддерживаемыми режимами работы:

  • нормальный – на всех устройствах;
  • пониженного энергопотребления (Low Power Standby) – TCAN334;
  • тишины (Silent) – TCAN330, TCAN337;
  • отключения (Shutdown) – TCAN330, TCAN334.

Приёмопередатчики обладают следующими особенностями:

  • режим Turbo Short Prop Delay;
  • поддержка DTO (dominant time out) передатчика и приемника;
  • ESD-защита 12кВ по стандарту IEC-61000-4-2;
  • Микросхемы выпускаются в двух корпусах: в стандартном SOIC8 и в миниатюрном SOT23-8, занимающем на плате почти в 3 раза меньше места – всего 11 мм2.
Параметр Значение
Напряжение питания 3...3,6 В
Напряжение защиты сигнальных линий ±14 В
Поддержка стандартов ISO11898
ISO11898-2 (TCAN332G)
Максимальная скорость 1 Мбит/с
5 Мбит/с (TCAN332G)
Диапазон рабочих температур −40...+125 °C
Корпус SOIC8: 3,91×4,9: 29 мм2
SOT8-23: 1,63×2,9: 11 мм2

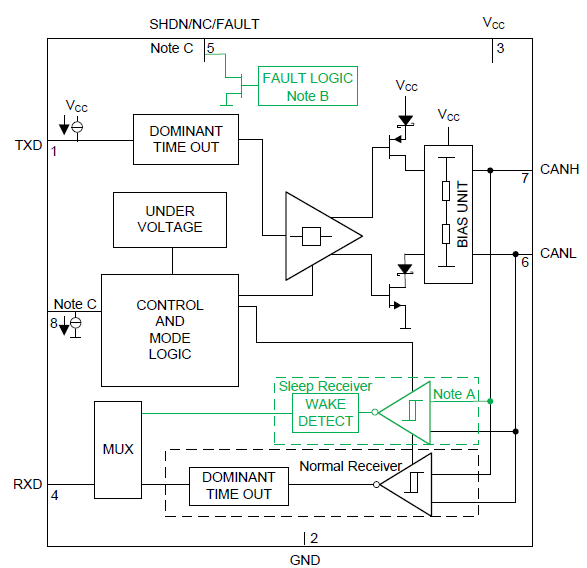

Структурная схема TCAN332

Структурная схема TCAN332
