TPS65135 – DC-DC источник двухполярного питания c одним дросселем

11 ноября 2016 г.
TPS65135 – DC-DC источник двухполярного питания c одним дросселем

TPS65135 – это высокоэффективный понижающе-повышающий преобразователь, генерирующий положительное и отрицательное напряжение с помощью одной индуктивности.

Понижающе-повышающая топология преобразователя TPS65135 позволяет генерировать выходные напряжения, значения которых выше или ниже входного напряжения питания: от -7 до 6 В (80 мА) при входном напряжении от 2,5 до 5,5 В.

Устройство использует топологию единой индуктивности с несколькими выходами (SIMO), что сокращает количество внешних компонентов. Топология SIMO позволяет достичь превосходных показателей регулировки для предотвращения колебаний напряжения при включении дополнительной нагрузки.

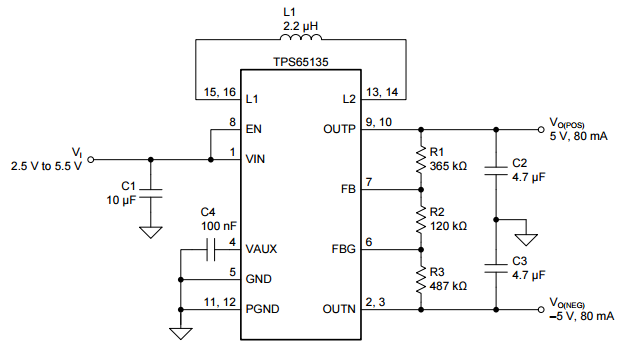

Схема TPS65135

Регулятор TPS65135 обладает отличными переходными характеристиками и откликом в понижающе-повышающем режиме работы.

Высокая эффективность во всем диапазоне нагрузок поддерживается за счет уменьшения частоты коммутации при низкой нагрузке. При этом, режим «Out-of-audio» предотвращает снижение частоты переключений до области слышимого звукового диапазона ниже 20 кГц.

Встроенная функция UVLO отключает преобразователь, если входное напряжение питания слишком низкое для нормальной работы (<2,5 В).

Особенности TPS65135:

  • Топология с одной индуктивностью и несколькими выходами;
  • Входное напряжение от 2,5 до 5,5 В;
  • Выходная мощность 750 мВт при входном напряжении 2,9 В;
  • Выходное положительное напряжение до 6 В;
  • Выходное отрицательное напряжение до -7 В;
  • Точность выходного напряжения 1%;
  • Допускается рассогласование выходного тока до 50%;
  • Высокая эффективность энергосберегающего режима при низких нагрузках;
  • Работа с низким уровнем шума;
  • Режим «Out-of-Audio»;
  • Защита от короткого замыкания;
  • Защита от перегрева;
  • Компактный корпус QFN(3х3 мм).
